電子膨脹閥是按照預設程序調節蒸發器供液量，屬于電子式調節模式，故稱為電子膨脹閥。從控制實現的角度來看，電子膨脹閥由控制器、執行器和傳感器三部分構成，電子膨脹閥控制器的核心硬件為單片機。
電動式又分：

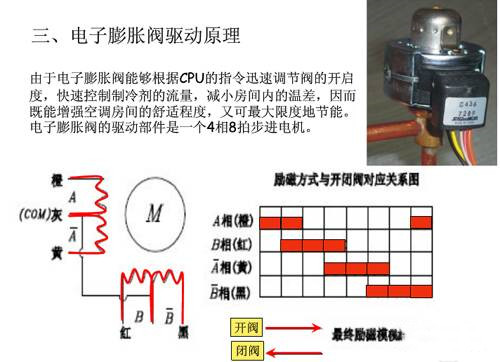

步進電機直接帶動閥針的是直動型，步進電機通過齒輪組減速器帶動閥針的是減速型。電動式電子膨脹閥采用電機直接驅動軸，以改變閥的開度。電動式電子膨脹閥接受由微型計算機傳來的運轉信號進行動作，根據運轉信號，驅動部的轉子回轉，以螺旋將其回轉運動轉換為軸的直線運動，以軸端頭的閥針調整節流孔的開口度。直動型膨脹閥電機轉子的轉動，主要是依靠電磁線圈間產生的磁力進行的，轉矩由導向螺紋變換成閥針直線移動，從而改變閥口的流通面積，轉于的旋轉角度及閥針的位移量與輸入脈沖數成正比。電動式膨脹閥的另一種形式是減速型。減速型膨脹閥的工作原理：電機通電后，高速旋轉的轉子通過齒輪組減速，再帶動閥針作直線移動。由于齒輪的減速作用大大增加了輸出轉矩，使得較小的電磁力可以獲得足夠大的輸出力矩，所以減速型膨脹閥的容量范圍大。減速型膨脹閥的另一特點是電機組合部分與閥體部分可以分離，這樣，只要更換不同口徑的閥體，就可以改變閥的容量。電機轉子采用永久磁鐵，由轉子產生的磁場,與定子繞組感應的磁場之間相互吸引與排斥的作用使轉子旋轉。脈沖電機由微電腦控制，微電腦發出控制指令，在電機定子繞組上施加脈沖電壓，驅動轉子動作，指令信號序列反向時，電機轉動反向，所以，脈沖信號可以控制電機正、反轉，使調節閥桿上、下移動，改變閥針開度，實現流量調節。電子膨脹閥與壓縮機變頻調速相互配合，可以實現不問斷供熱快速除霜。除霜時，四通閥不換向，電子膨脹閥開啟到最大，壓縮機高速運轉，制冷劑大流量循環，利用壓縮機排氣熱量進行除霜，這樣使得除霜時間短，降低除霜的附加能耗，也不影響制熱效率。控制壓縮機的排氣溫度。排氣溫度過高時，將電子膨脹閥開啟度加大，制冷劑流量增加，冷卻進氣，從而降低排氣溫度。在壓縮機啟、停控制中減少啟停過程的能量損失。電子膨脹閥在壓縮機停機時，可以使閥處于全關閉狀態，阻止制冷劑從冷凝器向蒸發器流動；壓縮機啟動時，先控制電子膨脹閻開啟，使吸氣、排氣壓力迅速達到平衡，再控制壓縮機啟動，這樣既減少了熱損失，又使壓縮機易于啟動。
安裝：閥體為軸，線圈朝上，豎直偏差小于15度；
焊接：適當冷卻，閥體溫度不超過120度；
固定：線圈卡扣凸點與閥體凹槽定位牢靠；
五、電子膨脹閥產品維修相關知識
充氟盡量在開機后的3～8分鐘內；
膨脹閥故障首先嘗試更換線圈；
傳感器問題會導致膨脹閥控制不準；
拔掉電子膨脹閥線，膨脹閥開度維持不變；
步驟一：接線是否接插到位，線路是否有破損。
步驟二：上電工作后正常是有“咔咔聲”，檢測線圈是否到位；
步驟三：測量線圈阻值、絕緣電阻與通電時主板電壓，公共端COM（通常是灰/藍色線）與其它線間的繞組一般40多歐姆，通常線圈供電電壓為12V方波脈沖。
步驟四：如以上檢查無異常，且閥體出現結霜或堵塞，輕敲閥體是否能恢復，若不能恢復就更換閥體。
現象：客戶反應空調正常工作，但不制冷，偶爾制冷，上門后檢查空調室內外機，聽到“咔噠，咔噠”的聲音，判斷可能電子膨脹閥問題。檢查：根據空調壓力由高壓至負壓，可能系統某處堵，開機時聽不到電子膨脹閥“咔噠、咔噠”的聲音，然后毛細管的流量大小是由電子閥控制的，機器有時能正常工作，判斷電子膨脹閥。處理：上門試機發現內、外機風機轉，測外機工作電流時4A，壓縮機正常，測低壓壓應力1Kg，而且還下降，電流緩緩上升，則先決定測量靜電壓，斷開空調電源，壓力慢慢的由負壓至17Kg左右，初步判斷系統堵，測量電阻閥線圈，電壓、電阻均正常，開機時聽不見電子膨脹閥打開的聲音，將電子閥線圈拿開，用螺絲刀柄輕敲，壓力輕微回升，裝死電子閥線圈，重新開機，空調工作正常，電子膨脹閥損壞，更換后多次試機正常。
